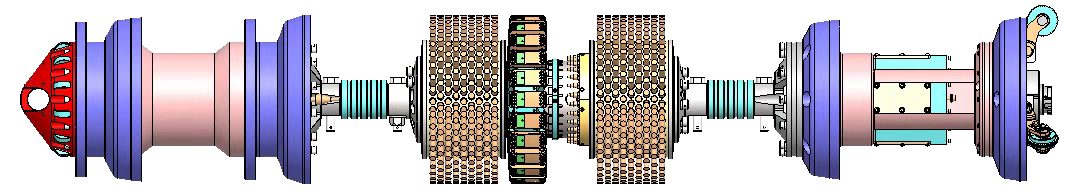

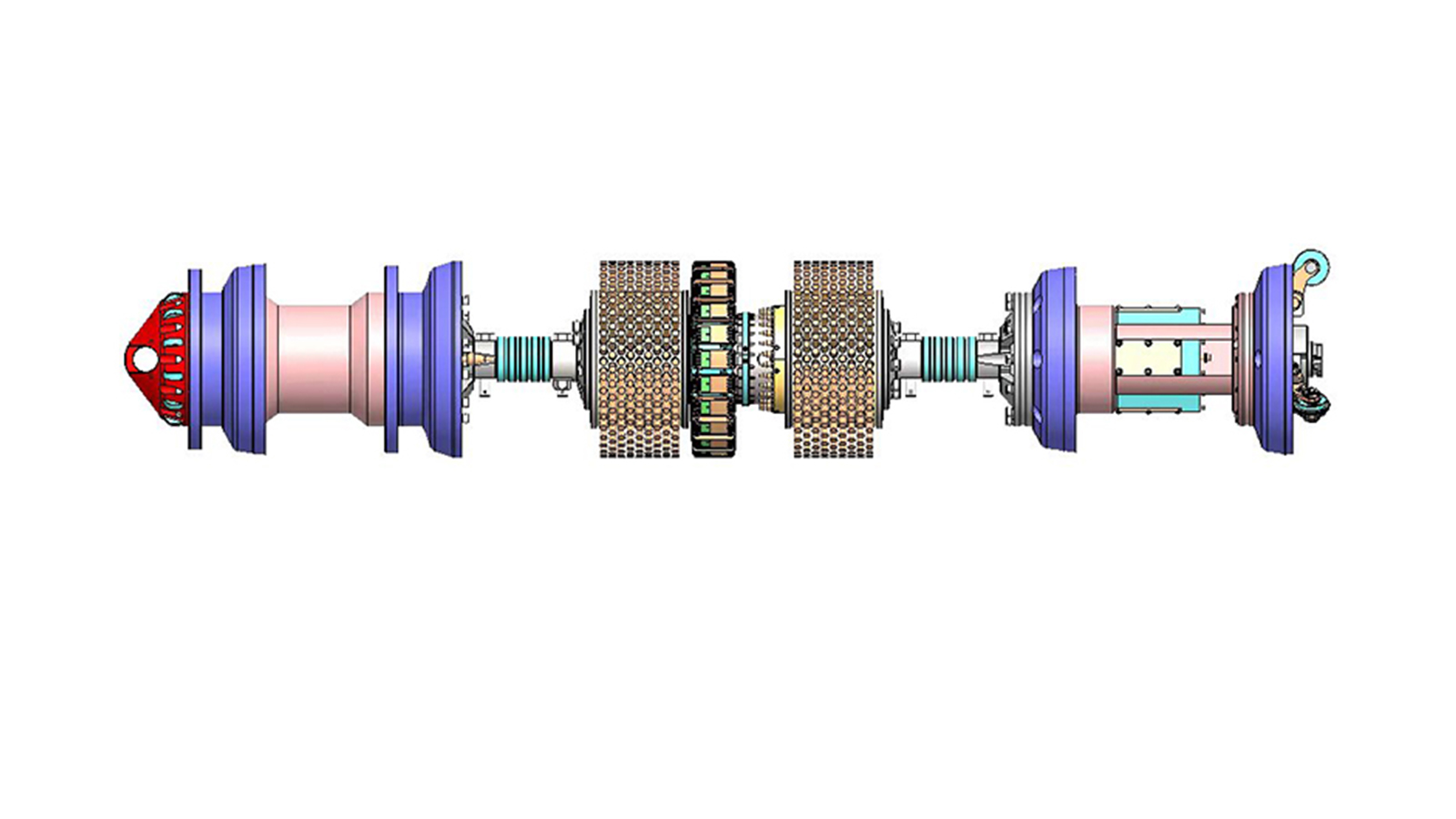

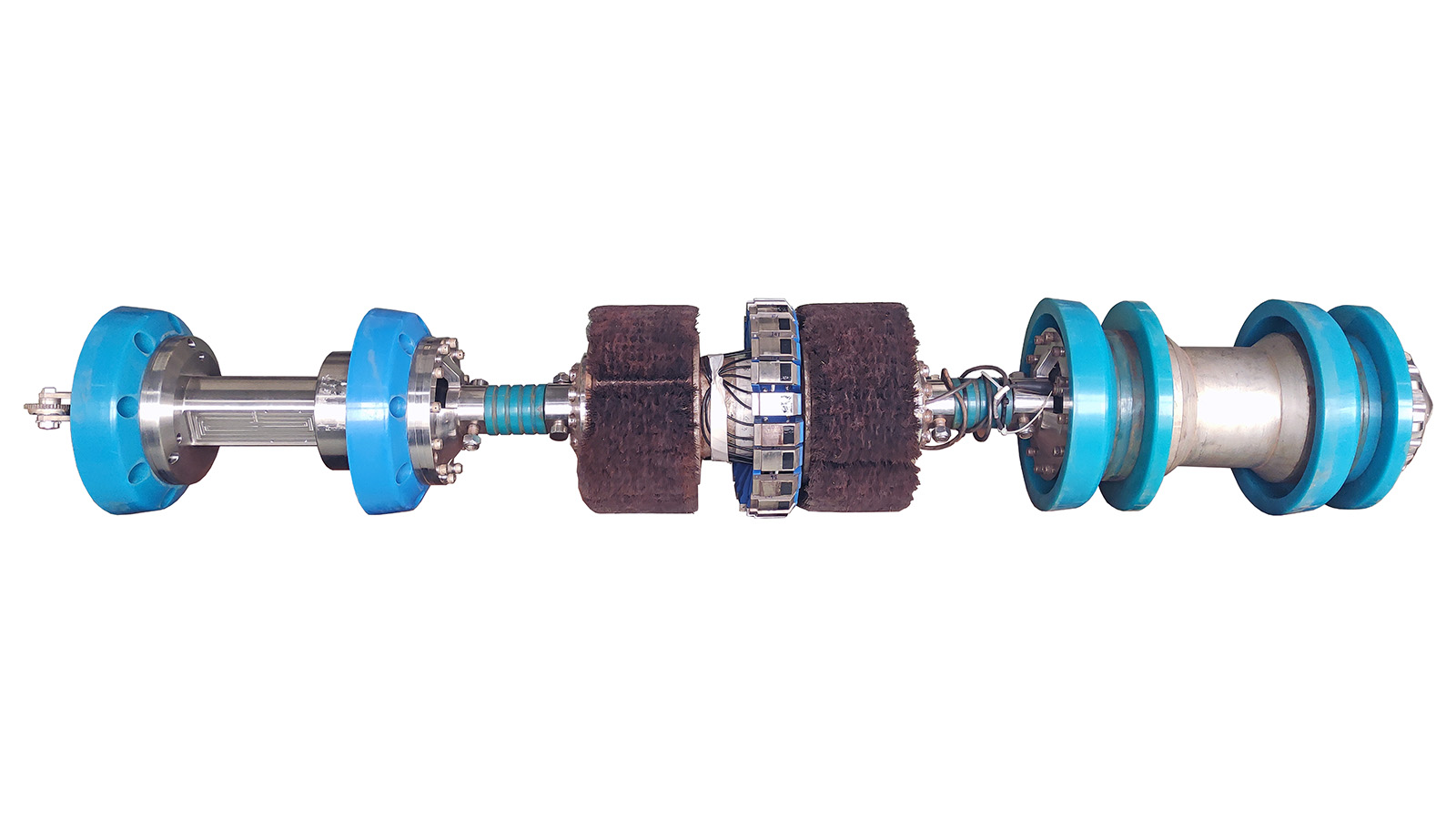

MI系列（Ø168-Ø1422）
全速超高清漏磁内检测器
功能
超过10m/s的超高清检测能力，对管道缺陷特征精确量化。
配置
动力节、检测节、里程节、电池、低频发射机、接收机、惯导系统（选配）、应力内检测（选配）。
特点
自主研发，国产化全速超高清三轴漏磁内检测
超过10m/s的快速检测能力，提高天然气管道适应能力
轴向采样间距小于0.5mm
管道圆周通道全覆盖无遗漏，0间隙
冗余设计双保险独立传感器
MI系列全速超高清漏磁内检测器参考技术参数
指标名称 | MI168 | MI219 | MI273 | MI323 | MI508 | MI1016 |
检测器节数 | 4 | 3 | 3 | 3 | 2 | 1 |
检测器长度(mm) | 1540 | 1410 | 1680 | 1700 | 1850 | 1950 |
检测器重量(kg) | 56 | 82.5 | 161 | 200 | 450 | 2600 |
壁厚范围(mm) | ≤10 | ≤10 | ≤12 | ≤12 | ≤14 | ≤20 |
最小弯头 | 2.5D | 2.5D | 2.5D | 1.5D | 1.5D | 1.5D |
通过变形能力 | 15% | 15% | 15% | 15% | 15% | 20% |
工作时间 | 24 | 48 | 96 | 96 | 96 | 48 |
腐蚀通道数量 | >504 | >720 | >864 | >1044 | >3456 | >7056 |
最大一次检测里程（km） | 200(可调节) | 200(可调节) | 200(可调节) | 200(可调节) | 200(可调节) | 200(可调节) |
检测器组成 | 动力节、检测节、里程节 |
温度范围 | -20～80℃ |
速度范围 | ≤10m/s |
压力范围 | ≤12MPa |
采样间距 | <0.5mm |
环向间距(mm) | <2 | 0 | 0 |
皮碗过盈量 | 1～5% |
里程通道数量 | 3 |
